Популярность электромобилей постепенно растет и в нашей стране, несмотря на ряд очевидных эксплуатационных неудобств при ограниченном количестве плюсов. Например, с заправкой "электричек" не все так просто – это не обычная машина, которую можно подкатить к любой АЗС. Андрей Ахрем рассказывает о многообразии разъемов и типов зарядных станций.
Как заряжается?
Как в Европе, так и в Америке есть разделение на несколько режимов зарядки. Европейская градация задана стандартом IEC 61851, который лежит в основе соответствующих белорусского СТБ и российского ГОСТ. В белорусском СТБ IEC 61851-1-2008 выделяются четыре режима, которые в Европе называются Mode.
Режим 1: подключение к обычной бытовой розетке 16 А.
Режим 2: ток вырастает до 32 А, а в зарядном кабеле используется встроенная система защиты.
Режим 3: быстрая зарядка высоким напряжением и током (400-600 В и 250-400 А), а бортовое зарядное устройство автомобиля подключается к сети переменного тока. При наличии трехфазной сети мощности зарядку для этого режима можно без проблем обустроить в гараже.
Режим 4: по сути, тот же третий режим, только используется внешнее зарядное устройство постоянного тока.
В режимах 2, 3 и 4 обязательно использование цепи управления, которая контролирует правильность подключения, целостность проводника защитного заземления, зарядный ток, включает и отключает напряжение. В режимах 2 и 3 также может применяться передача последовательных данных, что позволяет транспортному средству управлять внешним зарядным устройством. В режиме зарядки 4 передача последовательных данных обязательна.
Американская классификация немного отличается. В ней не режимы, а уровни – Level. Они делятся еще и по типу тока: переменному или постоянному. AC Level 1 в два раза уступает в мощности Mode 1 из-за напряжения в 110 В в американской электросети. AC Level 2 сопоставим характеристиками с европейским Mode 2 (правда, максимальный ток может достигать 80 А). Для быстрой зарядки предусмотрены два уровня с постоянным током: DC Level 1 (до 1000 В и 80 кВт) и DC Level 2 (до 1000 В и 400 кВт).
Если обобщить, то уровни 1 и 2 – это медленные зарядки, 3 и 4 – быстрые вне зависимости от континентальной классификации.
При этом при зарядке переменным током мощность будет ограничена возможностями встроенного зарядного устройства автомобиля. Если предел ЗУ 7 кВт, то именно такой максимум будет потребляться, даже если зарядная станция способна выдавать 40 кВт.
Мощные быстрые зарядки позволяют подзарядить АКБ электромобилей до 80% за 30-40 минут. Дальнейшая зарядка до 100% производится значительно сниженным током для сохранения ресурса батареи.
Какие разъемы существуют и где используются?
Учитывая высокие токи и наличие контрольных проводов получаем довольно массивные разъемы для зарядки. Во многих электромобилях под заправочным лючком можно обнаружить два разъема: один – для зарядки переменным током, второй – для подключения к постоянному току и быстрой зарядки.
Встречаются и машины на электротяге с одним зарядным портом. В этом случае порт либо совместим с переменным и постоянным током, либо используется для зарядки только переменным током, как правило медленной, хотя есть и исключения.

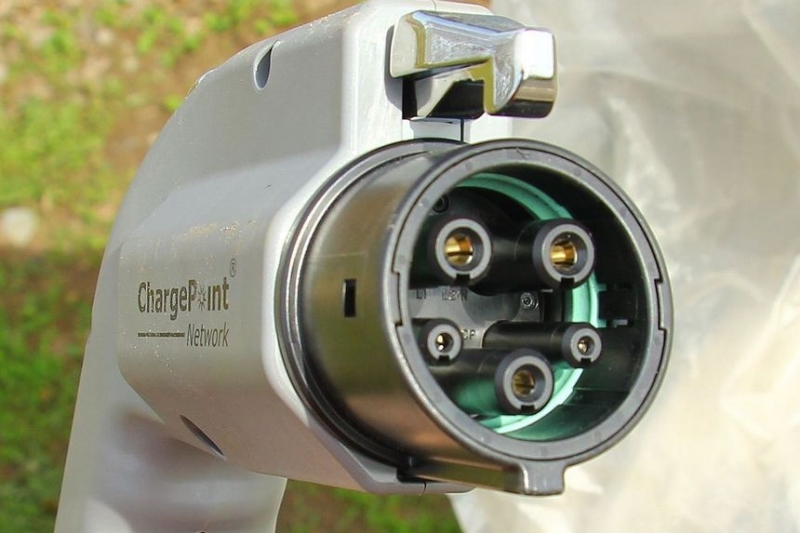

Type 1 J1772 – американский пятиконтактный разъем, разработанный еще в 2009 году и встречающийся практически на всех электромобилях, ввезенных в нашу страну из США. Рассчитан на напряжение 230 В и ток в 32 А. Максимальная мощность, соответственно, 7,36 кВт. Также данный разъем можно обнаружить на автомобилях японских и корейских марок, продававшихся в Европе. Используется со станциями, работающими в режимах 2 и 3.
Type 1 J1772
Type 2 (Mennekes) назван в честь компании, которая его разработала. С 2013 года фактически стал стандартным в Европе. С 2018 года устанавливается и на электромобили Nissan для европейского рынка. Максимальная мощность для однофазной сети – 7,4 кВт, для трехфазной – 43 кВт. Однако чаще мощность при трехфазном подключении ограничена 22 кВт. Данный разъем используется в режимах 2 и 3.
Type 2 (Mennekes)

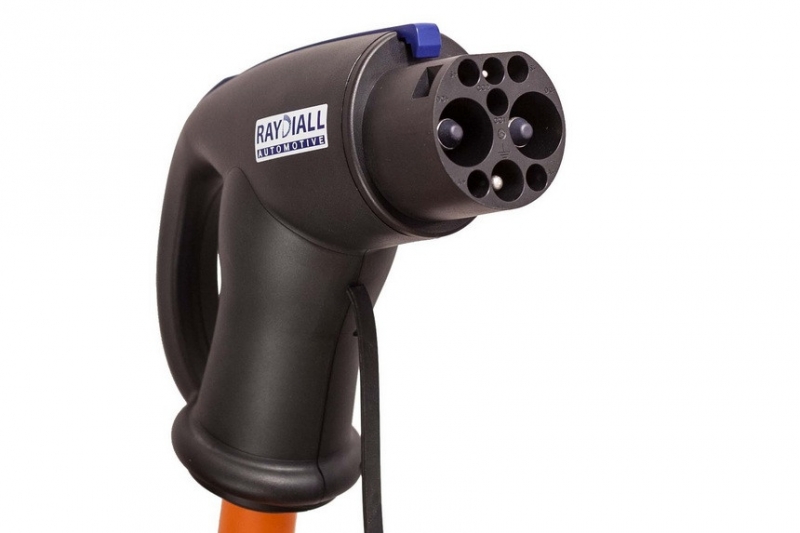

CHAdeMO разработан в 2010 году ведущими японскими производителями автомобилей в сотрудничестве с компанией TEPCO. Рассчитан на постоянный ток в 125 А при напряжении 500 В и соответственно 62,5 кВт мощности.
CHAdeMO
Стандарт CHAdeMO 1.2 допускает максимальный ток в 400 А, благодаря чему мощность возрастает до 200 кВт, хотя на практике она обычно составляет 50 кВт.
В 2018 году ассоциация CHAdeMO представила стандарт CHAdeMO 2.0, при котором зарядная мощность способна достигать 400 кВт. Правда, рассчитан этот стандарт в первую очередь на коммерческий транспорт: грузовики и автобусы.

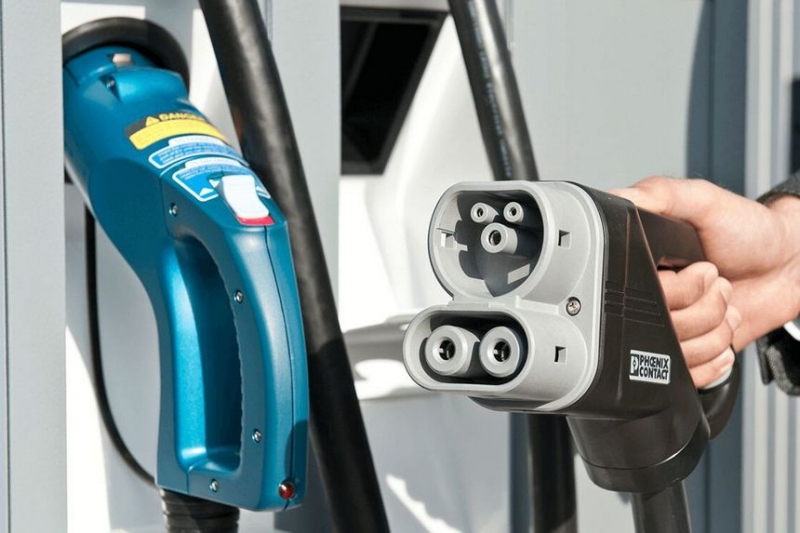

CCS Combo – еще один распространенный тип разъемов, используемый с 2012 года. Он может подключаться как к переменному, так и к постоянному току, что позволяет использовать его как с медленными, так и с быстрыми зарядками. При подключении к сети переменного тока происходит его выпрямление в постоянный.
CCS Combo
Интересно, что разъем CCS Combo совместим с двумя упомянутыми выше разъемами. CCS Combo Type 1 используется в США и Японии и аналогичен J1772. В Европе применяется Type 2, который совместим с Mennekes.
Предельная мощность зарядок CCS Combo достигает 100 кВт, но на практике на обычной зарядной станции вам скорее придется ограничиться 50-ю кВт.

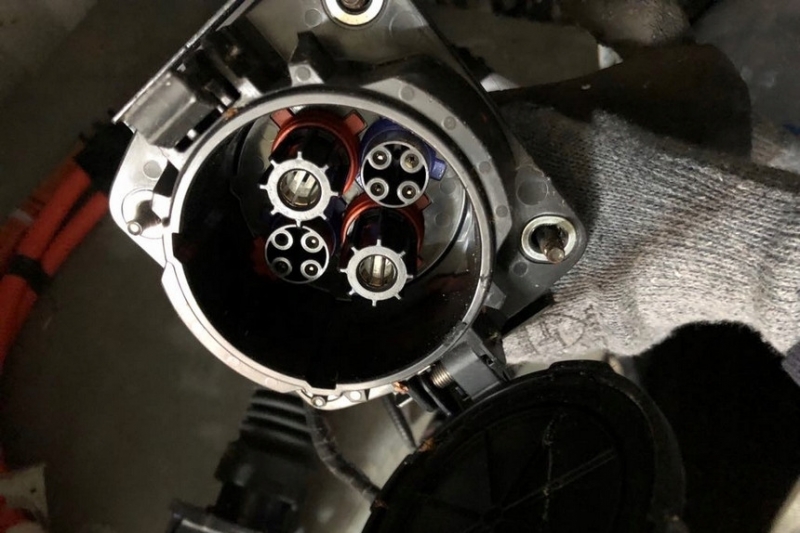

GB/T – несмотря на сочетание букв в аббревиатуре, данный разъем не британский, а китайский. Внешне похож на Mennekes, но не совместим с ним. Стандартом предусматриваются два типа разъемов: для медленной зарядки переменным током и для быстрой зарядки постоянным током.
GB/T
В настоящее время ведется работа над новым стандартом GB/T, в котором максимальная мощность будет достигать 900 кВт!

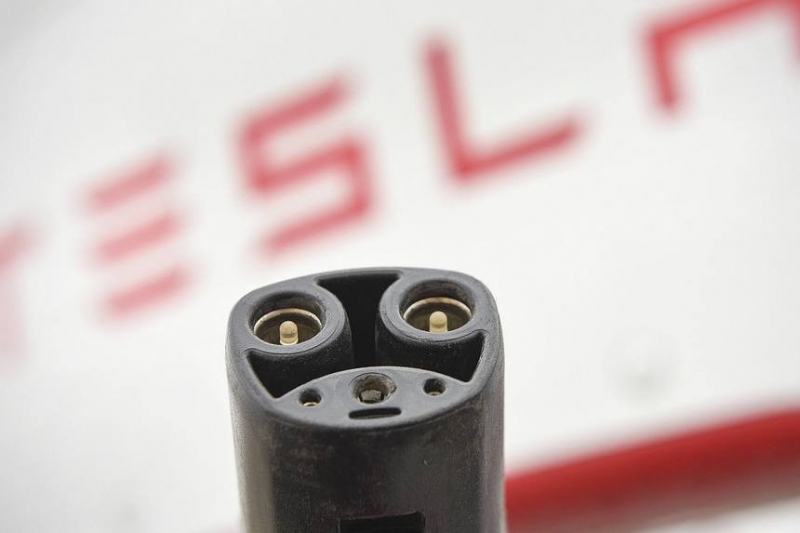

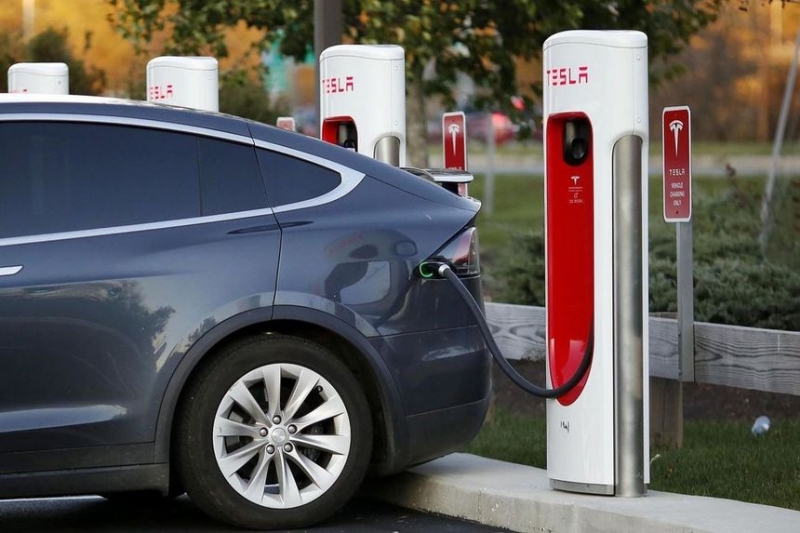

Tesla Supercharger – проприетарный разъем, используемый в электромобилях марки Tesla. Максимальная зарядная мощность достигает 200-250 кВт при постоянном токе. Интересно, что в США используется трехконтактный разъем, а в Европе пятиконтактный, что затрудняет эксплуатацию автомобилей, привезенных из-за океана. Умельцы уже научились менять разъем в американских машинах на европейский, но можно и не заниматься внесением изменений, а просто заряжать Tesla через переходник от CHAdeMO.
Tesla Supercharger
Большинство европейских автопроизводителей используют в своих электромобилях пару J1772 и CCS Combo 1 (на американском рынке) и Mennekes + CCS Combo 2 (на европейском рынке). Такие же сочетания можно встретить в Hyundai Ionic Electric. В Fiat 500e на обоих рынках используются только разъемы переменного тока: Mennekes в Европе и J1772 в Америке. В электромобилях Renault можно встретить только Mennekes – в Штатах они не продаются.

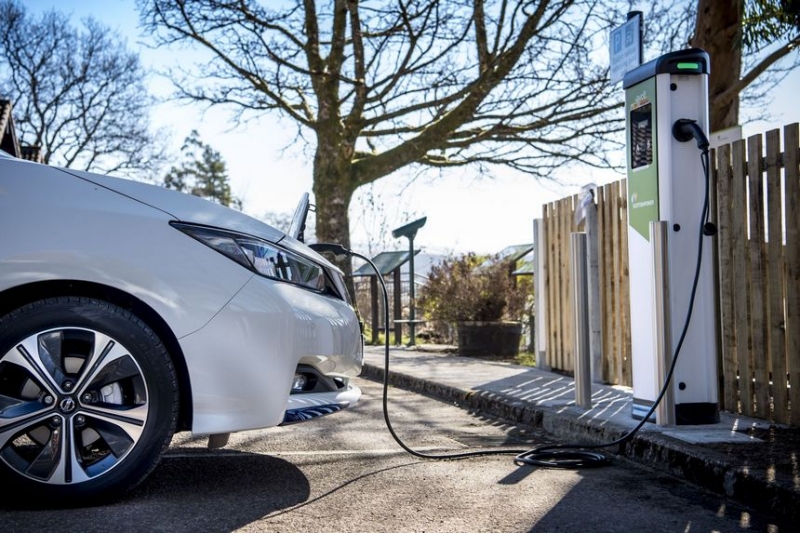

KIA в своем Soul EV повсеместно устанавливает пару J1772 и CHAdeMO. В популярном Nissan Leaf до 2018 года применялся разъем J1772 плюс CHAdeMO. С 2018 года европейские версии также стали комплектоваться разъемом Mennekes. Tesla при отсутствии Supercharger могут заряжаться через Mennekes в случае европейской версии. Американская заряжается от CHAdeMO через переходник.
Какие есть у нас?

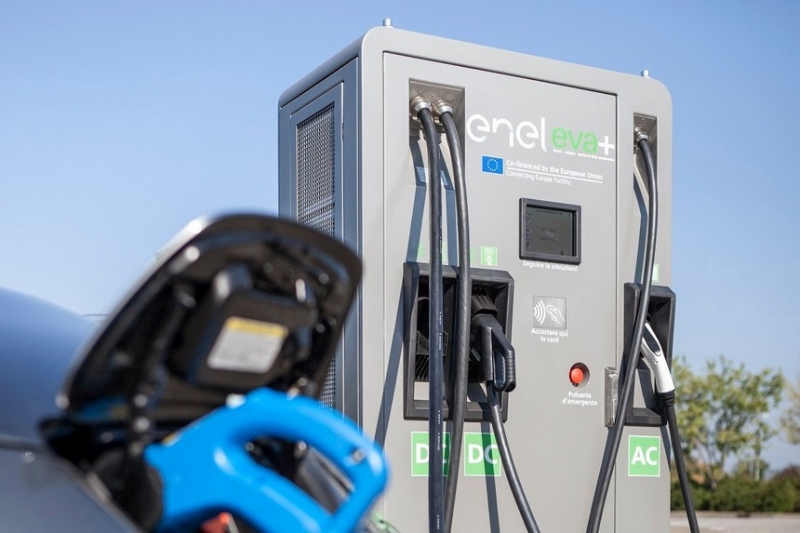

Большинство "быстрых" станций в Беларуси оснащены разъемами CHAdeMO и CCS. На "медленных" зарядках в фаворитах Mennekes, а J1772 придется поискать, поскольку он встречается довольно редко.
Если вы решите приобрести электромобиль, то в случае с популярными моделями никаких проблем с их заправкой электричеством возникнуть не должно. Все ходовые разъемы представлены на электрических заправочных станциях. Во всяком случае в Минске. В областных центрах зарядных станций значительно меньше, а в районных эксплуатация электромобилей и вовсе затруднительна, поскольку публичных зарядок нет даже во многих стотысячниках.
Что касается выбора электромобиля под существующую инфраструктуру, то проблемы могут возникнуть только в случае с моделями, оборудованными исключительно разъемом J1772. Но таких крайне мало, да и покупка машины на электротяге, которая не поддерживает быструю зарядку, в 2020 году лишена смысла.
